真空清洗炉结构构成分解

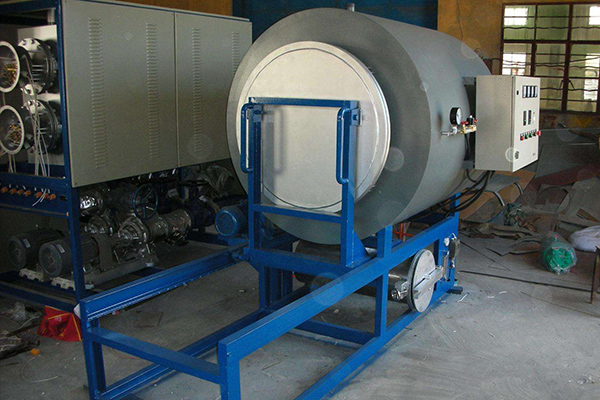

卧式真空清洗炉由真空炉膛、炉盖—装料架运行机构、不锈钢电加热管、废料收集 装置、真空管道防堵料装置、水喷淋净化装置、水环式真空泵、气水分离器、吊篮以及微机 程序温控系统、水路、气路等组成。

1、真空炉膛卧式放置，侧开门，炉门与装料架连成一体，通过滚轮在轨道上运行，可方 便盛放组件的吊篮进出炉内。

2、炉内带轨道，装料架下设有滚轮，托盘内清洗件的重量由轨道承载，保证最大清洗 量时托盘承重不变形。

3、加热系统由不锈钢电加热管组成，安装在炉膛内部。

4、废料收集罐为卧式结构，内有盛装废料的半圆式抽屉，拉出抽屉，即可方便的倒掉 废料，废料收集罐数量为2套。

5、真空管道防堵装置：该装置安装在抽真空管道入口处，由管道、不锈钢电加热管、不锈钢滤网及进气阀组成。抽真空时，炉膛内真空裂解后产生的带有粘性的粉尘经 600℃温 度燃烧，生成灰分及气体，克服了管道的堵料现象。

6、水喷淋净化装置：内有水喷淋及过滤装置。炉内粉尘经真空管道防堵料装置燃烧后 生成的灰分经喷淋净化装置内的不锈钢鲍尔环喷淋过滤后，再到真空泵，不构成对真空泵的 污染，保证了水环式真空泵的正常使用。

7、气水分离器使水、气分离，减少了车间的环境污染。
